Capacidad de carga

Información básica

La distribución de las bisagras en puertas de entrada de madera no está regulada por normas. SIMONSWERK recomienda la distribución como se muestra, ya que ha demostrado ser eficaz en la práctica. La bisagra central evita que la puerta se deforme y mantiene la presión de sellado en esta zona. SIMONSWERK recomienda colocar una bisagra en el tercio superior para cargas más pesadas (ver "Tercera bisagra").

Incluso teniendo en cuenta estos diferentes criterios, siempre se debe tener en cuenta una reserva adicional en la selección de la bisagra. Se deben utilizar bisagras de tamaño adecuado, especialmente en edificios públicos, donde las puertas deben ser capaces de soportar cargas especiales debido a la frecuencia de apertura y a tensiones no siempre previsibles (guarderías, hospitales, etc.), aunque esto no sería necesario en términos de peso puro de la puerta. De acuerdo con las instrucciones de instalación de SIMONSWERK, siempre es necesario un cierre dimensional preciso y correcto.

Los siguientes criterios deben tenerse en cuenta al seleccionar una bisagra para evitar daños:

  • Lugar de utilización (edificio residencial, edificio público, escuela, administración, cuarteles, guarderías, etc.)
  • Tipo de material del elemento
  • Frecuencia de apertura
  • Dimensiones de la puerta (p.ej. extra ancha)
  • Disposición de las bisagras
  • Instalación de las bisagras
  • Puertas de apertura exterior (vestíbulo)
  • Parada de la puerta
  • Cerradura de puerta
  • Accionamiento motorizado
  • Control de la secuencia de cierre
  • Barras en la pared

Capacidad de carga

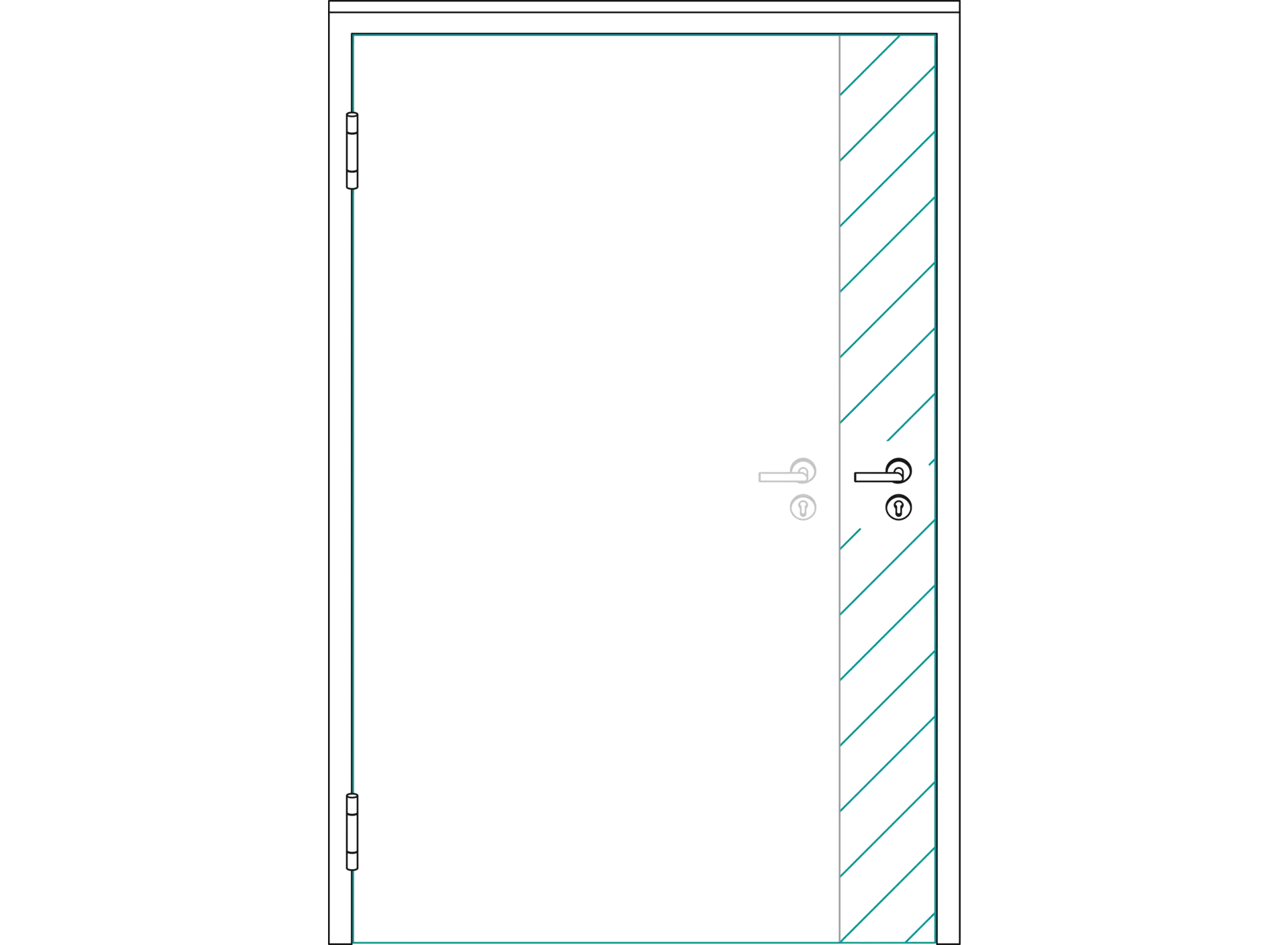

Puertas extra anchas

Las bisagras pesadas SIMONSWERK están generalmente destinadas a las capacidades de carga especificadas. Tenga en cuenta que las capacidades de carga disminuyen desde el tamaño de referencia mientras que la distancia entre las bisagras sigue siendo la misma.

Capacidad de carga

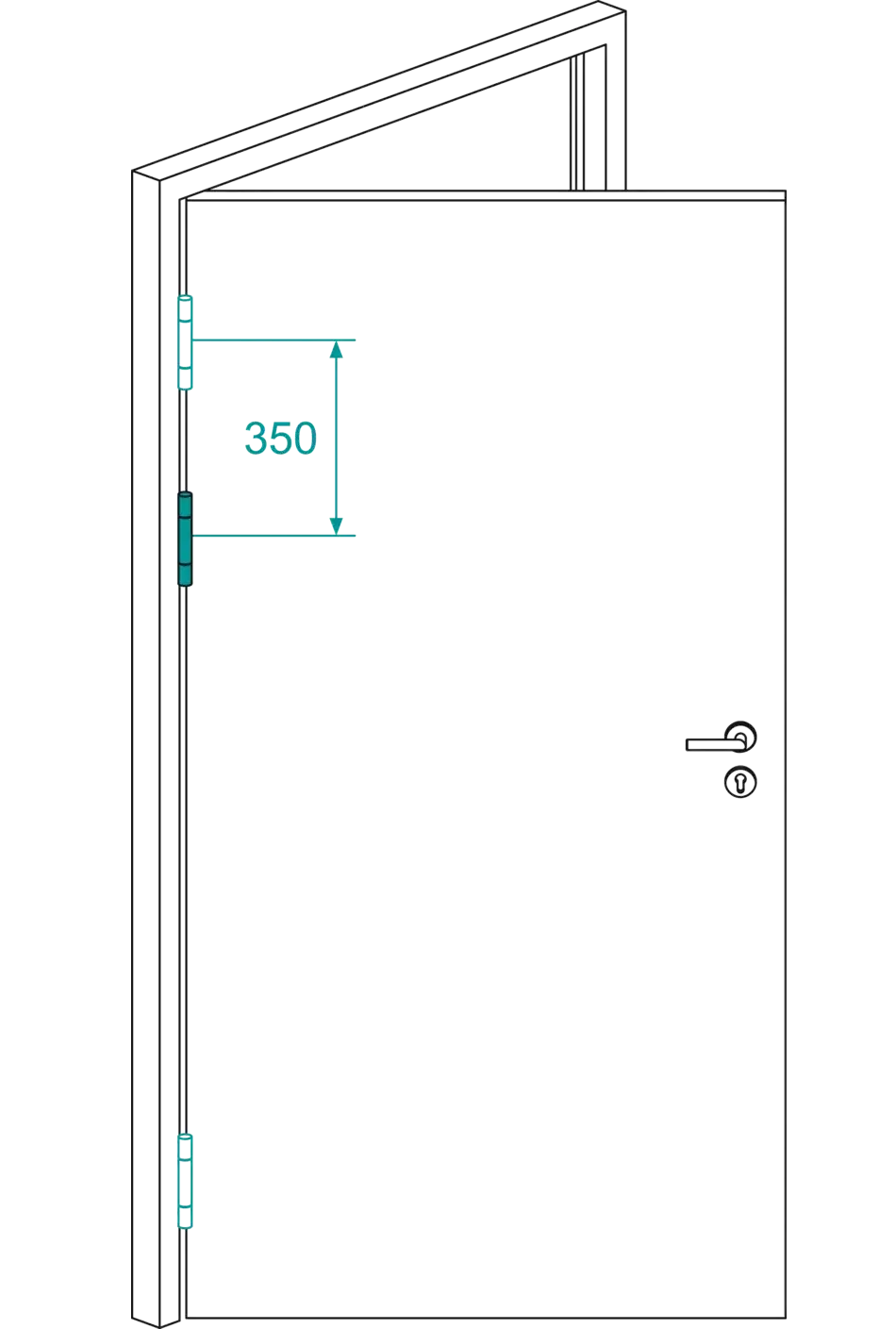

Tercera bisagra

Además de los factores mencionados anteriormente, el uso de una tercera bisagra también puede afectar significativamente la capacidad de carga. En la práctica, una tercera bisagra se coloca a menudo en el centro entre las bisagras exteriores para cumplir con los requisitos visuales y garantizar la presión de sellado en el centro de la puerta.

Sin embargo, en ciertas circunstancias, puede ser útil o necesario proporcionar un soporte adicional para la bisagra superior donde se producen las principales fuerzas de tracción. Por ejemplo, este podría ser el caso de puertas extra anchas donde hay fuerzas adicionales debido al efecto palanca. En estos casos, la tercera bisagra debe colocarse en el tercio superior, ya que esta es la única manera de influir positivamente en la capacidad de carga. La norma para puertas interiores (DIN 18101) requiere que se utilice una tercera bisagra a 350 mm por debajo de la bisagra superior (basada en la línea de referencia de la bisagra superior). SIMONSWERK recomienda reducir este tamaño (a un mínimo de 250 mm) para elementos no estandarizados (por ejemplo, puertas de entrada) en función de la longitud de la bisagra.

Una tercera bisagra no necesariamente conduce a un aumento de la capacidad de carga especificada. Tiene un efecto de apoyo cuando hay un esfuerzo adicional, por ejemplo al utilizar un cerradero o en caso de una alta frecuencia de uso, etc.

CAPACIDAD DE CARGA

Cerradura de puerta, limitadores de apertura, función de cierre

Cuando se utilizan cerraduras superiores y limitadores de apertura, SIMONSWERK recomienda instalar una tercera bisagra en el tercio superior de la puerta (ver "Tercera bisagra"). La regulación correcta del cierre de puerta es un requisito previo fundamental para un funcionamiento impecable a largo plazo.

Un dispositivo de bloqueo añade una carga imprevisible a la tecnología de la bisagra. Cuando se utiliza un componente con una función de bloqueo y cierre, es esencial asegurarse de que se toman las medidas de seguridad suficientes para las bisagras.

El uso de sistemas de cierre montados lateralmente en la cerradura debe inspeccionarse caso por caso debido al ángulo de rotación desfavorable y el efecto de fuerza resultante.

CAPACIDAD DE CARGA

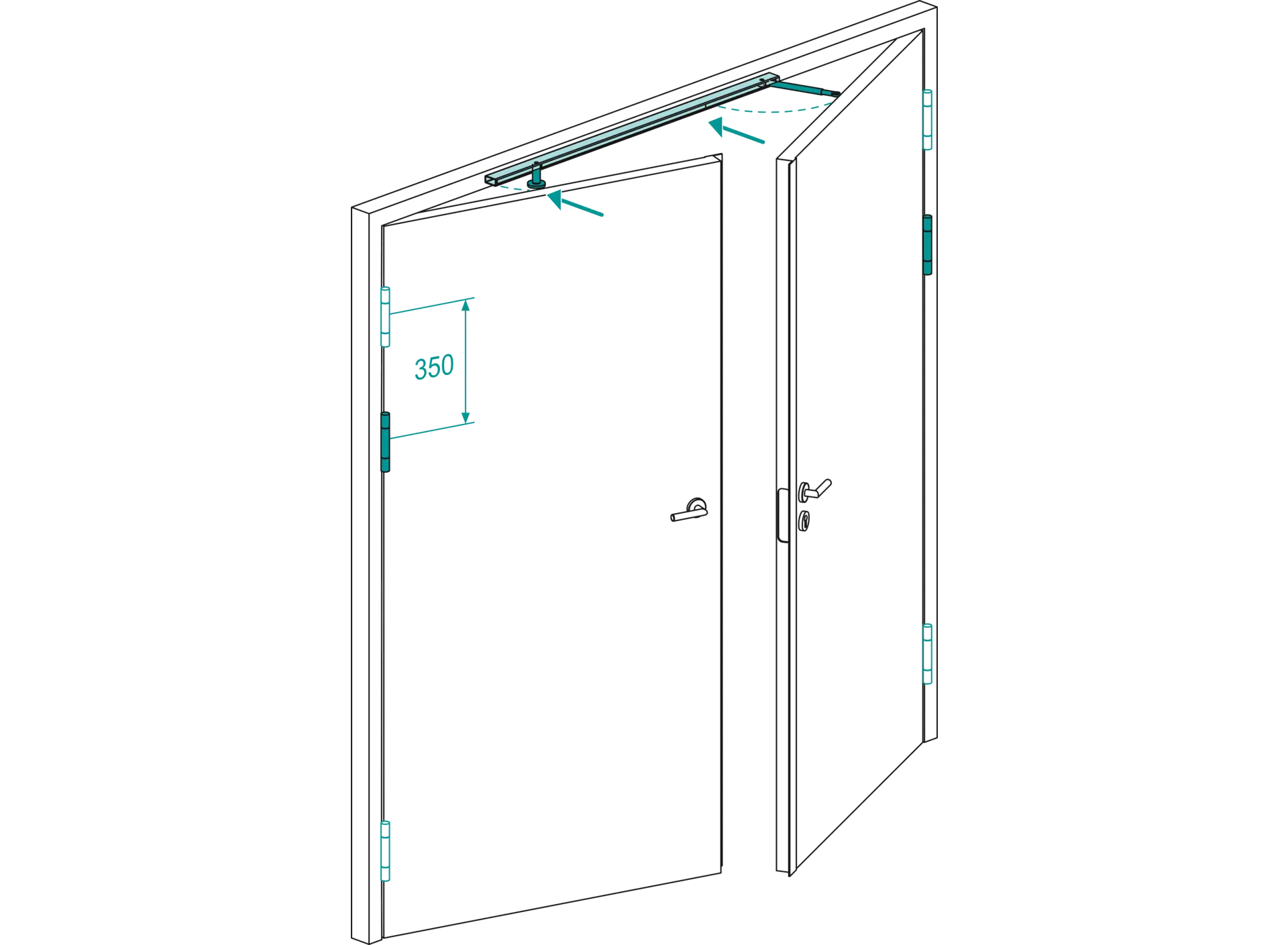

Control de la secuencia de cierre

Cuando se instala un sistema de control de la secuencia de cierre para puertas de doble hoja, es crucial asegurarse de que se utiliza un dispositivo de bloqueo amortiguado para la hoja activa. Esto evita que las fuerzas se transfieran 1:1 a las bisagras. En este caso, SIMONSWERK recomienda colocar una tercera bisagra en el tercio superior (ver "Tercera bisagra").

CAPACIDAD DE CARGA

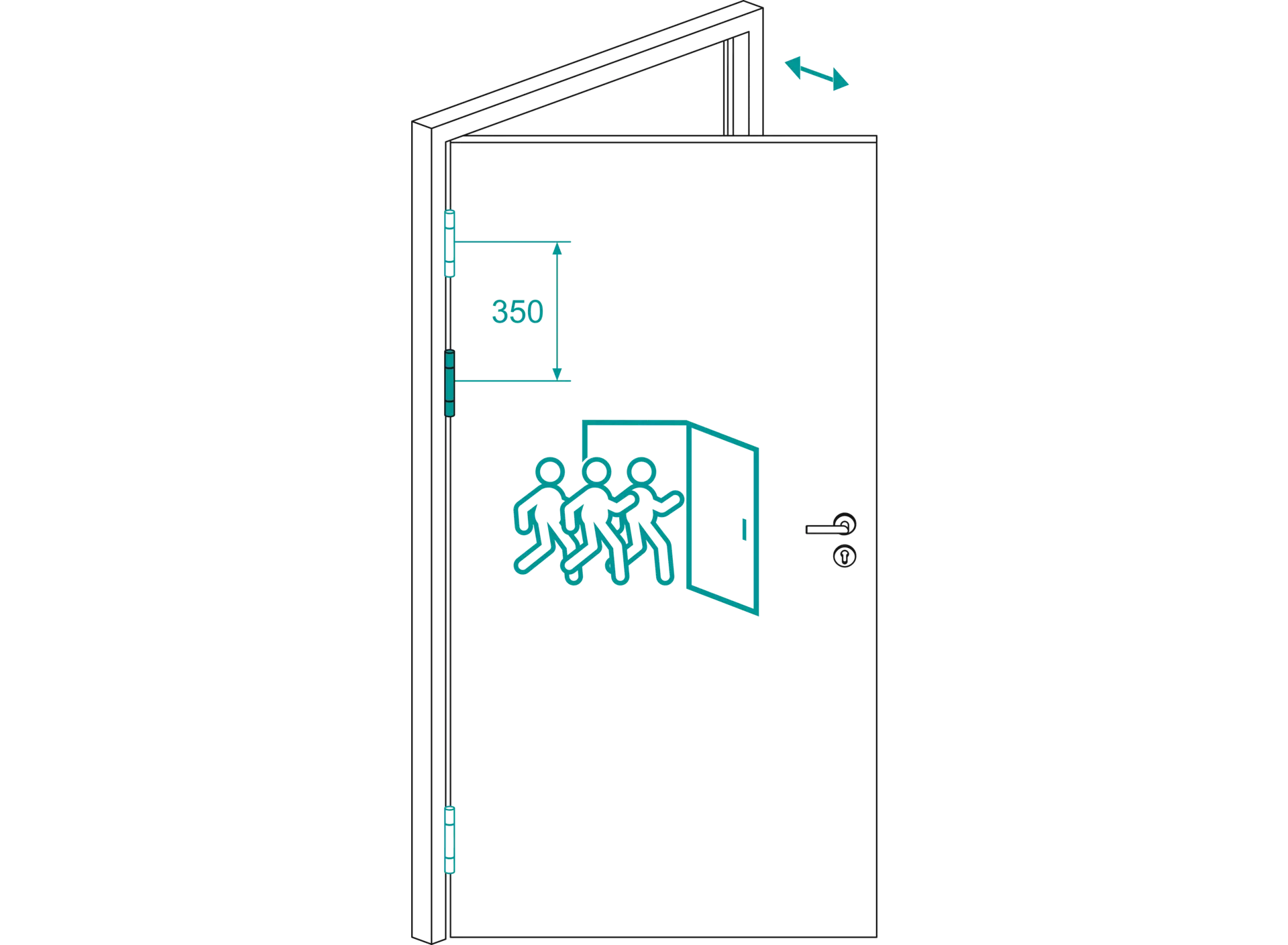

Alto tránsito

SIMONSWERK recomienda acoplar las bisagras en la parte superior para puertas que se utilizan con mucha frecuencia. En este caso, SIMONSWERK recomienda colocar una bisagra en el tercio superior (ver "Tercera bisagra").

CAPACIDAD DE CARGA

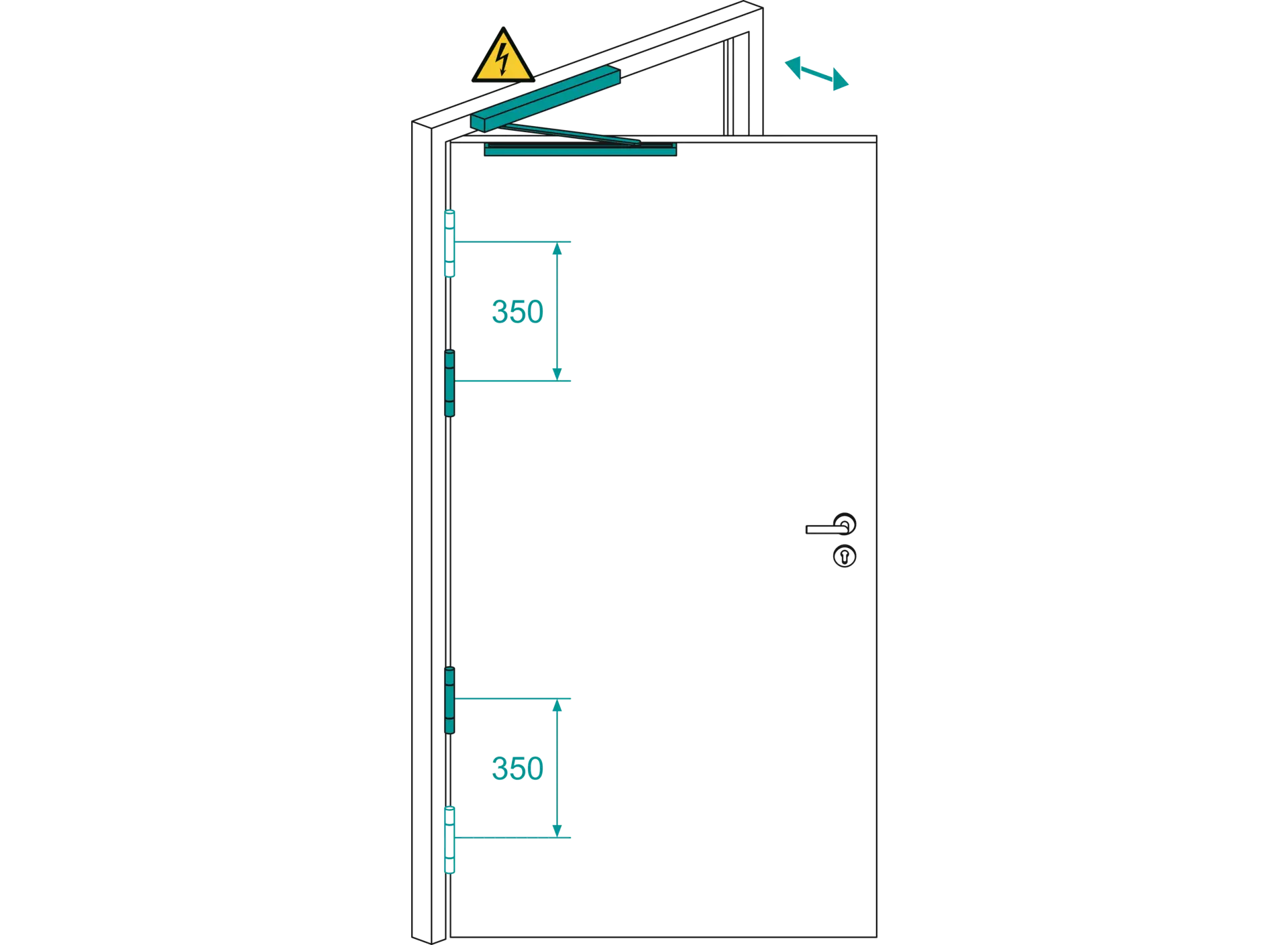

Accionamientos de puerta

Cuando se utiliza un accionamiento de puerta lateral, SIMONSWERK recomienda instalar un total de cuatro bisagras en pareja en la parte superior e inferior, respectivamente. La distancia entre los pares de bisagras no debe exceder los 350 mm (véase "Tercera bisagra").

CAPACIDAD DE CARGA

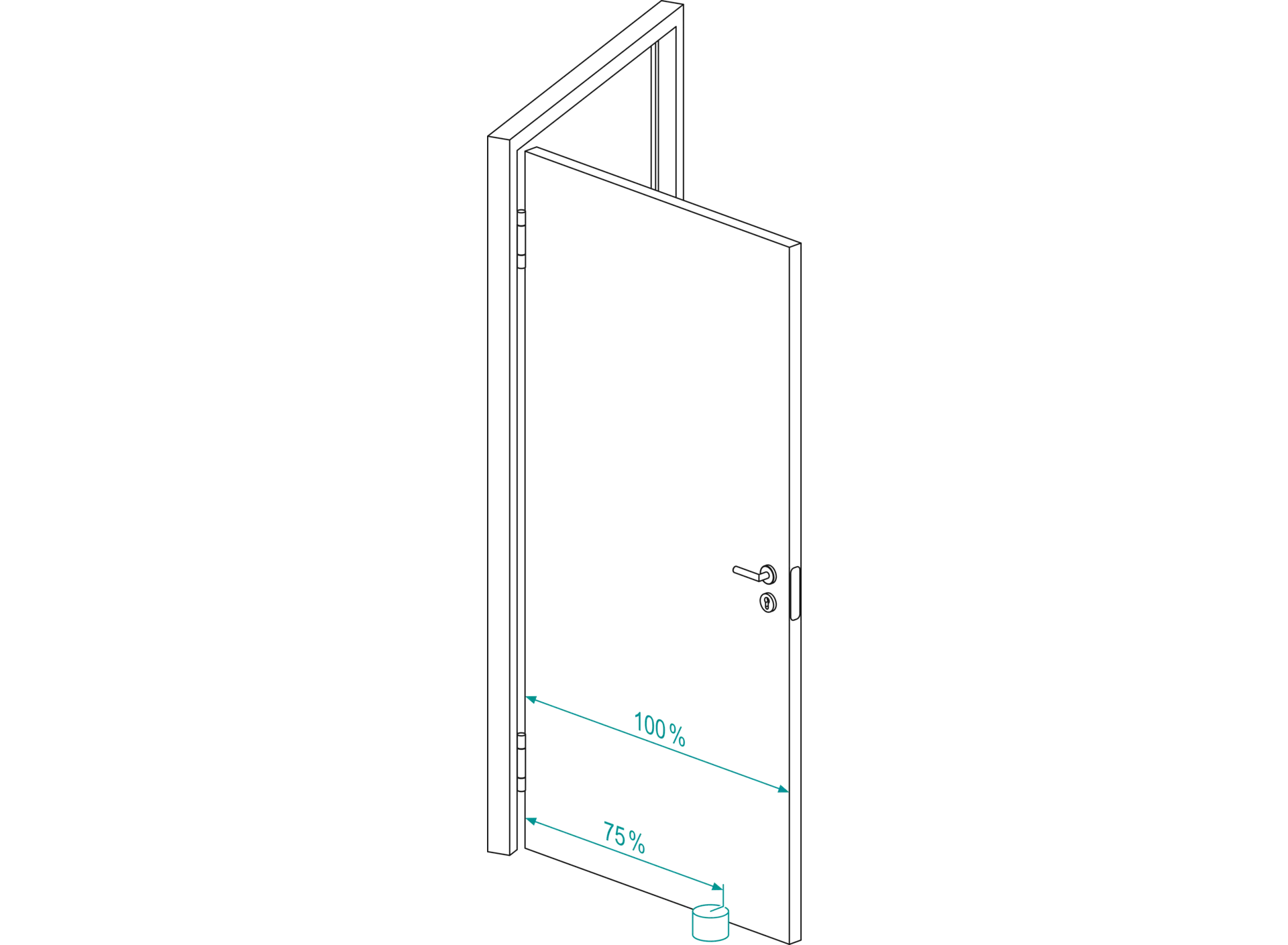

Parada de la puerta

Si se va a utilizar un tope de puerta, debe montarse en la pared o colocarse sobre el suelo aproximadamente al 75% del ancho de la puerta, lejos del eje de la bisagra en dirección a la cerradura.

CAPACIDAD DE CARGA

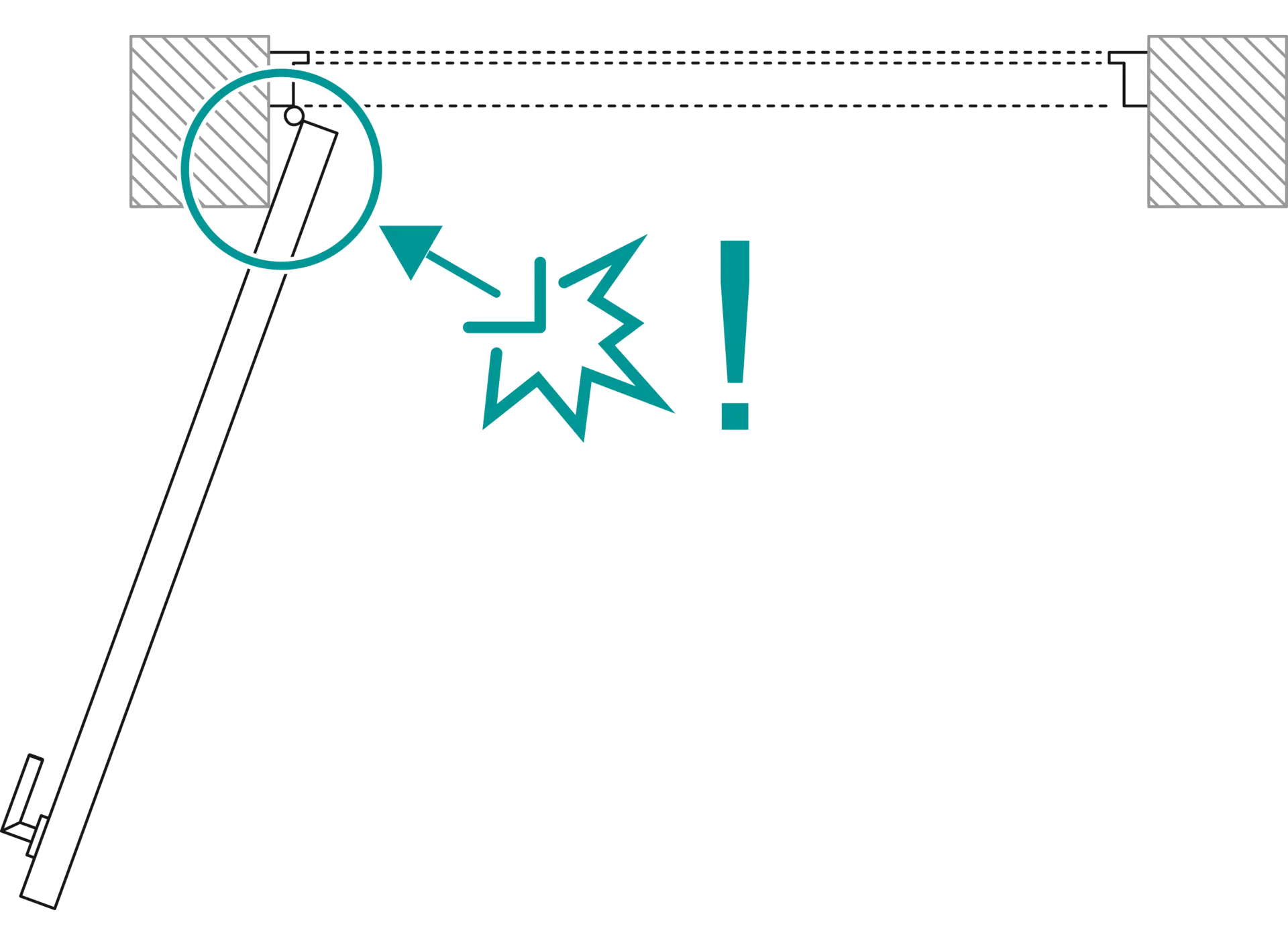

Revestimientos de paredes

Factores como protuberancias de pared o similares deben ser evaluados generalmente debido al efecto palanca que puede ocurrir como resultado de la reversión de la puerta. En tales casos, las dimensiones de la puerta pueden causar rápidamente daños a la fijación, bisagra o similares.

CAPACIDAD DE CARGA

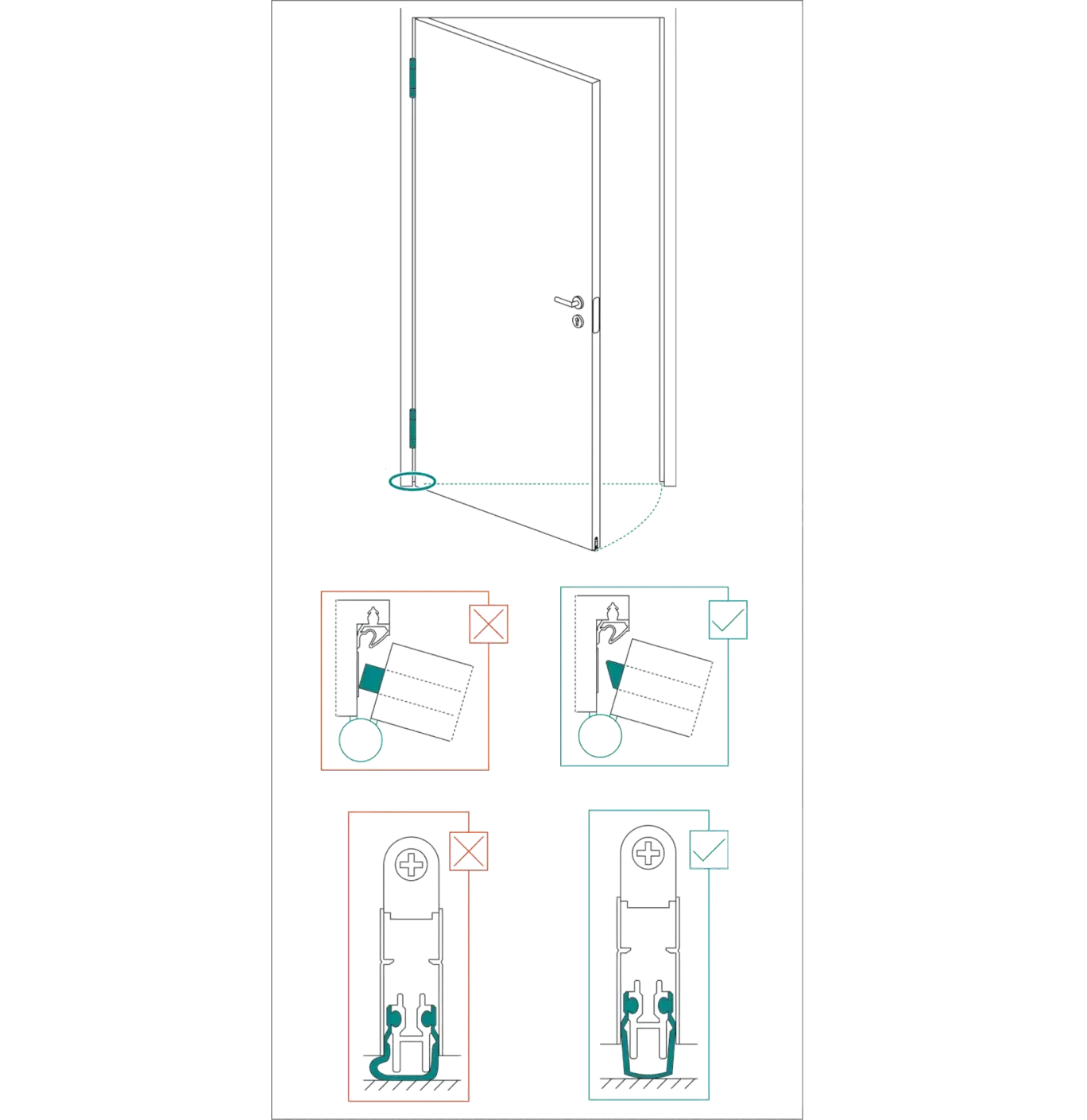

Cortavientos

Cuando se utiliza una junta de guillotina de piso, debe ajustarse correctamente para evitar cargas adicionales innecesarias en la bisagra inferior. En particular, es crucial evitar el aplastamiento causado por el "gatillo" en la zona de tope y una presión desproporcionada de la junta contra el suelo.

CAPACIDAD DE CARGA

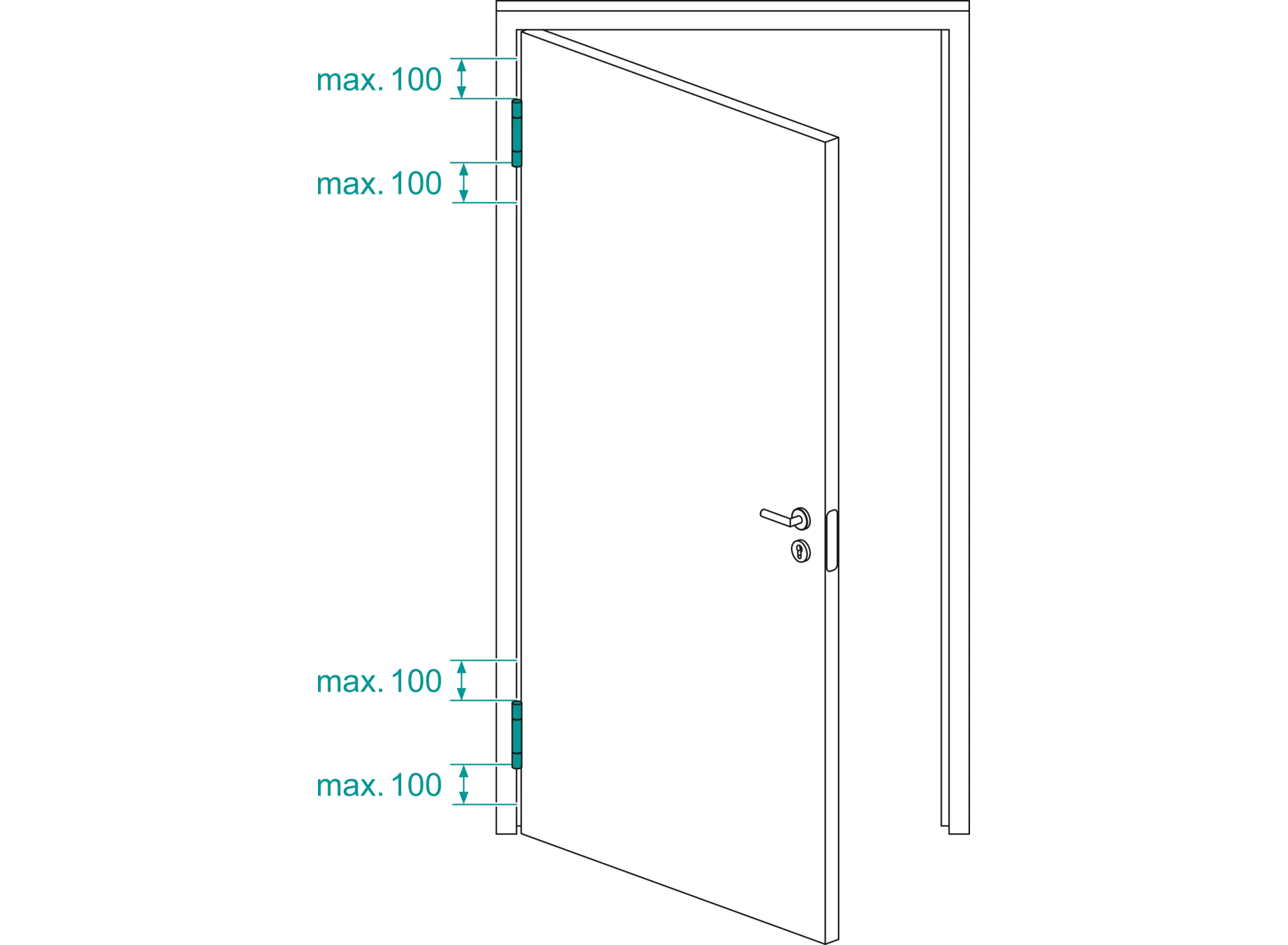

Fijación del bastidor

Para maximizar la capacidad de carga de una bisagra, es esencial que todos los componentes estén instalados correctamente y profesionalmente. Por lo tanto, se debe prestar especial atención a la fijación del elemento de la puerta en la pared. Se debe tener especial cuidado al fijar el marco a la pared o al falso marco, especialmente cuando se trata de marcos que pueden ser de acero, aluminio o madera, ya que son a menudo menos estables. Simplemente espumar esta área no se recomienda para pesos de la puerta > 60 kg. En su lugar, debe establecerse una conexión por fuerza a través de una conexión de tornillo o pasador a través del soporte de la bisagra, o máx. 100 mm desde el borde exterior de las bisagras.

CAPACIDAD DE CARGA

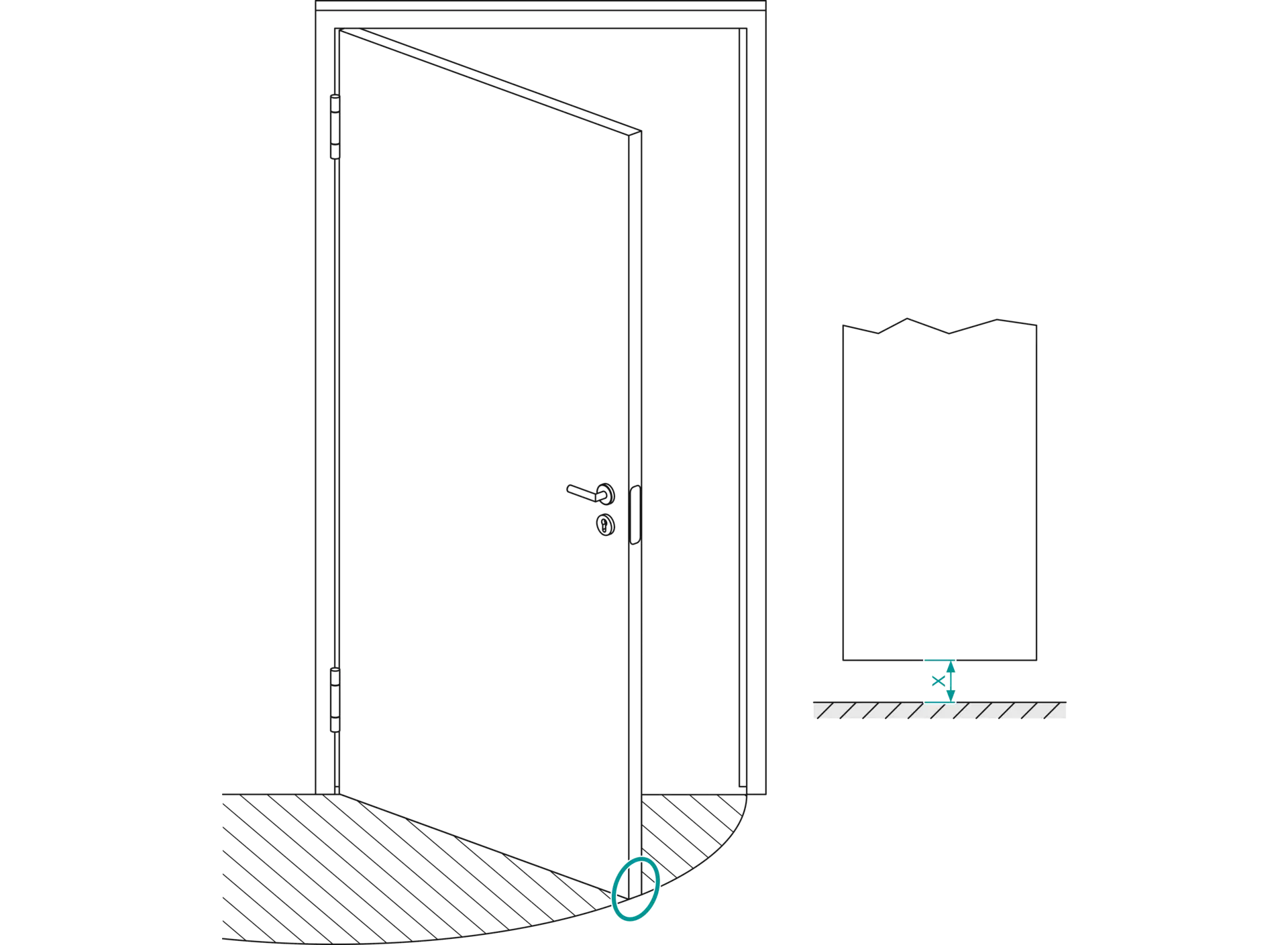

Espacio desde el suelo

Se deberá asegurar una luz de puerta adecuada en todo el radio de apertura de la puerta. Para puertas interiores, la norma DIN 18101 especifica una distancia de 7 mm como dimensión nominal para el arco. En el caso de suelos irregulares o inclinados, puede ser necesario ajustar el espacio en consecuencia. Una ligera caída de la puerta en todo el ángulo de apertura debe considerarse normal desde un punto de vista técnico, dependiendo del ancho de la puerta, el peso de la puerta, etc.

Otro

Los puntos aquí indicados son solo directrices. En la práctica, teniendo en cuenta factores como las características de la puerta, la frecuencia de uso, la ubicación, etc. , podría ser útil tener en cuenta estos aspectos incluso con anchos de puerta reducidos. Cada aplicación debe considerarse individualmente. En cualquier caso, debe asegurarse de que las bisagras estén lo suficientemente dimensionadas para tener en cuenta los factores circundantes.
